相信大家都应该知道麻豆网站在线的制作过程非常的严格，而制作的方法也有很多，今天麻豆一区二区三区就来说一说温压与热压这两种制作方法对温度的控制吧!

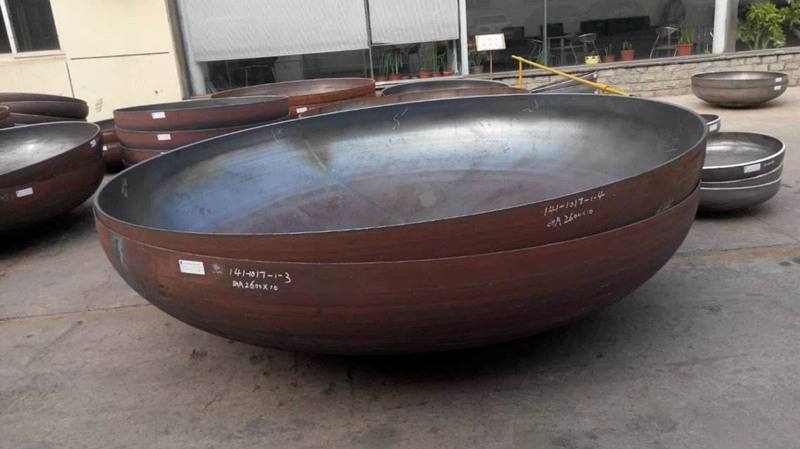

　　封头制作的过程中，温锻的优势就在于可以提高锻件的精度和质量，同时又没有冷锻那样大的成形力。温锻工艺的应用与锻件材料、锻件大小、锻件复杂程度有密切的关系。一般而言，对于形状复杂的中小型中碳钢精密模锻件，冷锻方法难以解决其成形问题，钢的再结晶温度大约在750℃左右，在700℃以上进行锻造时，由于变形能可得到动态释放，成形阻力急剧减小;在700-850℃锻造时，锻件氧化皮较少，表面脱碳现象较轻微，锻件尺寸变化较小;在950℃以上锻造时，虽然成形力更小，但锻件氧化皮和表面脱碳现象严重，锻件尺寸变化较大。因而在700-850℃的范围内锻造可得到质量和精度都比较好的锻件。

    麻豆网站在线保养要点：

　　1. 封头水压试验用水氯离子含量不得大于25mg/L ，试验后要及时吹干。

　　2. 不锈钢酸洗不能用盐酸等还原酸。

　　3. 严格遵守《容规》规定的介质相容性

　　4. 防止不锈钢椭圆封头表面的磕碰划伤。

　　5. 防止与碳素钢直接接触，避免铁离子污染。

　　6. 不在露天存放，防雨淋。

　　7. 避免强制组焊。结构设计要防止拘束应力过大。

　　8. 椭圆封头与筒体组焊后，要及时清理焊缝、热影响区及周围的焊渣、 飞溅、污染物，并进行 PT 检查和表面酸洗。
